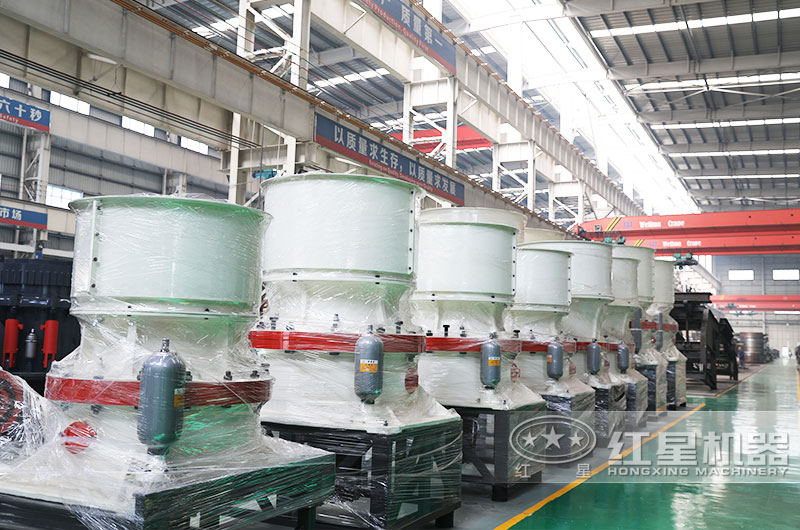

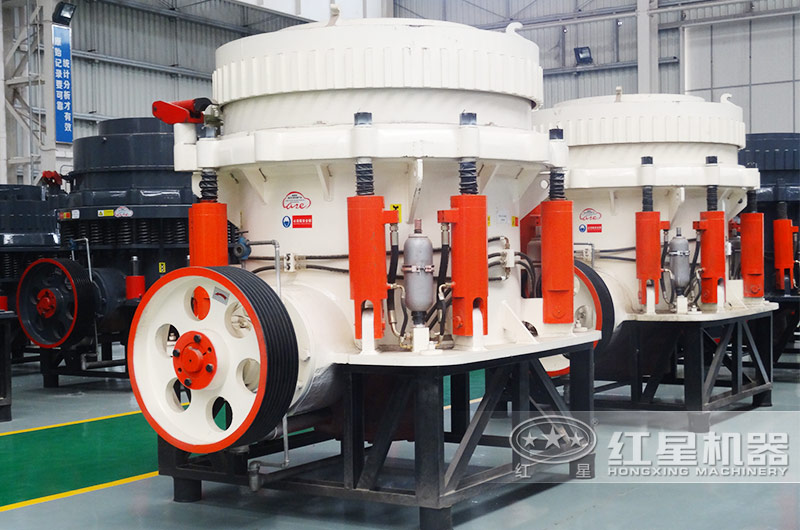

1 圓錐破碎機 2 設備圖片
圓錐破碎機是實現“多碎少磨”節能工藝的關鍵,HP系列圓錐破碎是一種具有代表性的圓錐破碎機,其具有產量大、能耗低、產品粒度好、故障率低、壽命長等優點。但在其工作過程中也存在振動的問題。紅星機器在分析破碎機的工作過程的基礎上,對其振動進行詳細分析。
由于圓錐破碎機偏心部件的運動狀態,使動錐的自轉軸線和公轉軸線成一定角度。因而兩錐體表面依次靠近,又依次分開。
靠近時,破碎物料;離開時,物料靠自重排料。由其工作原理可以看出,圓錐破碎機是靠偏心擠壓為主的破碎方式,破碎機的質心不在其回轉中心線上,加之物料不均、高壓破碎等原因;
故其在運轉過程中必然要產生慣性力和慣性力距,這種力作用在機架上則為一種周期性的動載荷,引起機架的振動和偏心套的偏斜,破碎機產生振動是不可避免的。
慣性力和慣性力矩方向周期性變化,決定了圓錐破碎機的振動形式為水平振動、垂直振動和擺動。由于破碎腔內物料層分布不均勻,物料顆粒大小不一,破碎錐沿物料層滾壓時伴有強烈的沖擊和振動,又對破碎機產生了附加振動。
當破碎機經過長期帶負荷運行后,各部件的磨損將嚴重影響破碎機振動的平穩性,同時由于破碎機基礎長期處于受迫振動狀態,基礎本身、地基土及基礎周圍的回填土的抗剪強度會減小,反過來又會影響破碎機的正常運行。
但水平圓振動為其主要振動,其它方向的振動相對來說都很小。
破碎機在空載運行時,具有明顯的簡諧運動規律,而在負荷運行時,特別是破碎大塊礦石時,動錐在很短時間內轉速降低,這時的振動伴有很大的瞬間沖擊分量。
故破碎機在負荷運行時的擾力和振動的幅值及頻率不很平衡,常規的圓錐破碎機振動分析均以空轉時的擾力值為分析根據。
通過上述分析可知圓錐破碎機的振動是不可避免的,所以如何盡量減小破碎機振動,減少破碎機的振動通過地基向外傳播的程度就成為了主要問題。
