進料粒度:≤326mm
生產能力:72-1100t/h

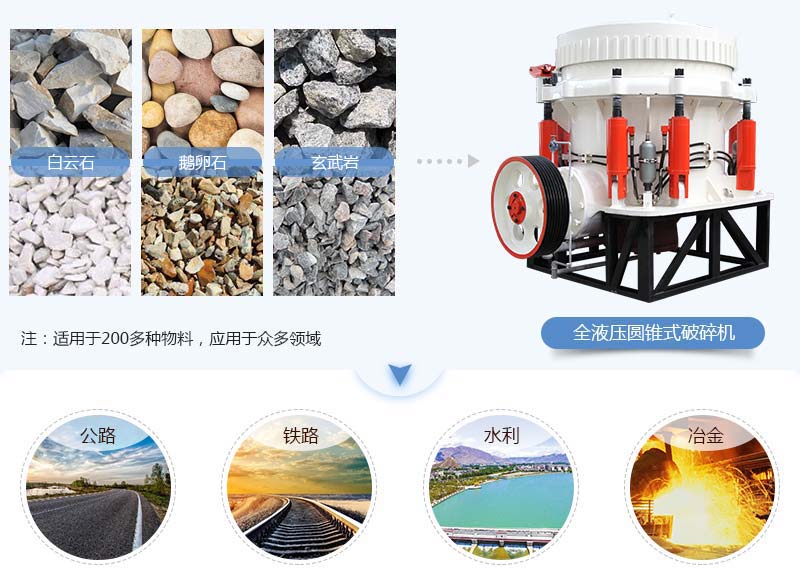

適用物料:石英石、河卵石、白云石、花崗巖、玄武巖、石灰石、輝綠巖等中高硬度石頭中細碎。
免費到廠參觀,全程教學式協助辦廠
免費獲取報價 預約考察熱線:0371-67772626
液壓圓錐破碎機介紹視頻
液壓圓錐破碎機是順應時代需求誕生的產物,由于其實現了液壓調節、過載保護和穩定生產等功能,所以顯示出其更大的優越性。第一臺液壓圓錐破碎機誕生于美國,經過一步步的改進與完善,小偏心距、高擺頻、大包角等設計推動其走向效能高自動化生產道路。紅星液壓圓錐破碎機主要有多缸、單缸、全液壓三種,在國內市場屬于先進設備,生產效率奇高,所以價位比普通破碎機設備略高。

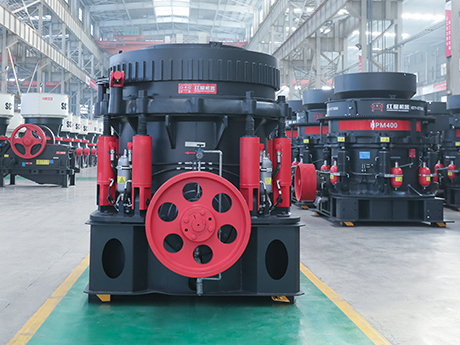

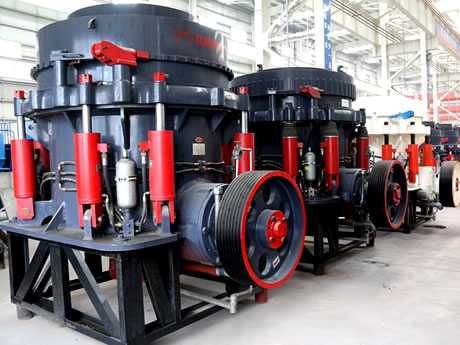

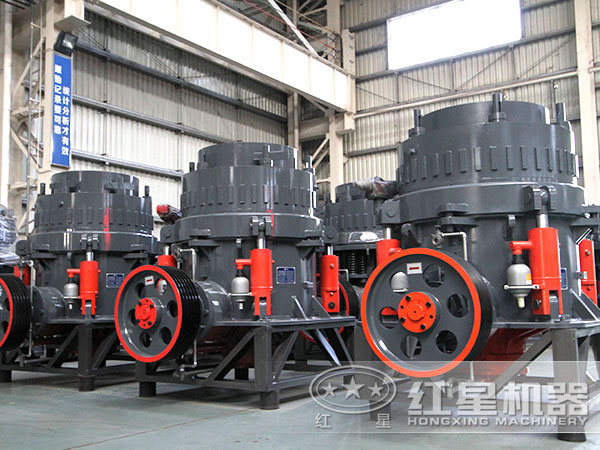

多缸液壓圓錐破碎機

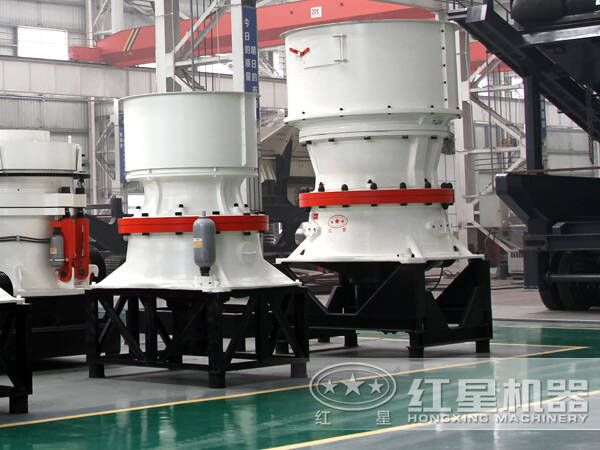

單缸液壓圓錐破碎機

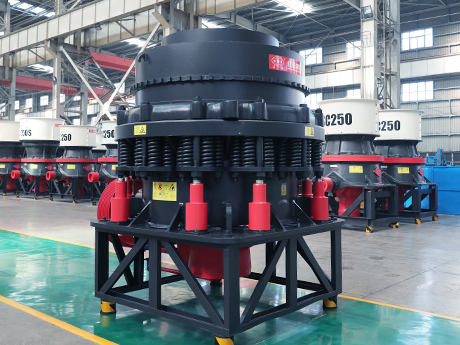

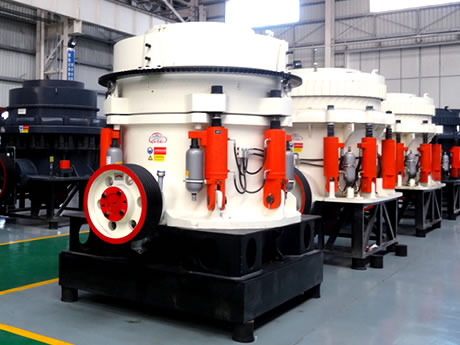

全液壓圓錐破碎機廠家
01、排料口可調節設計
該液壓圓錐破碎機液壓自動化系數高,排料口的調節是其創新設計功能之一,原理很簡單,啟動設備電機油泵供油,油壓一般控制穩定在一定的工作壓力范圍內,然后采取啟閉電掖閥導通或關閉油路措施,當調節至所需工作位置后,鎖定通路油壓,使其穩定在所需要的范圍內。而液壓缸內油量的大小會使設備錐體上升或下降,從而實現排料口調節。
02、過載保護設計
設備在運轉工作中,經常會有非破碎物料(如鐵器、釬頭等)混入破碎腔內,此類現象是不允許發生的,一般圓錐破碎機都有過載保護功能,紅星液壓圓錐破碎機在此基礎上加以創新,使設備更效能高平穩的完成過載負荷處理過程。
03、液壓排料設計
設備工作過程中,如因意外停電或故障等原因造成設備停機且過載負荷時,此時需要將主機內的物料清除出去,紅星液壓圓錐破碎機的液壓排料設計可以實現自動排料,省去了人工排料過程。當設備停機時,停留在破碎腔內的物料可以通過調整液壓系統使破碎機主軸(即動錐)反復上升和下降,也就是將破碎腔內的物料反復壓碎和排出破碎腔。該設計自動化程度較高,為設備效能高、穩定、自動化的工作又增加新的籌碼。

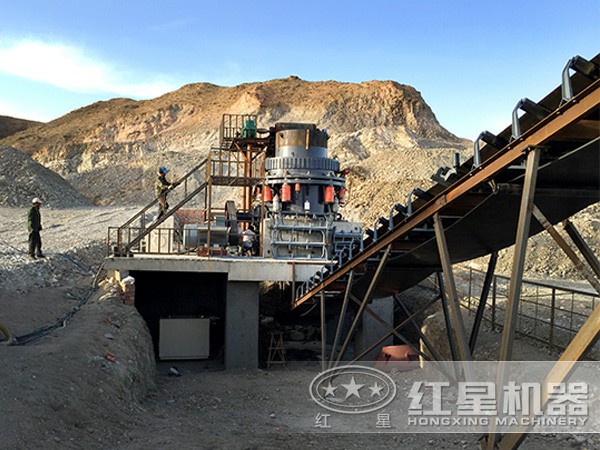

四川液壓圓錐破碎機工作現場
液壓圓錐破碎機主要由機架、動錐、偏心軸、軸承等構件組成。工作時,電動機發電驅動水平軸進行旋轉,并帶動偏心軸運動,進而使動錐作圓錐形旋轉運動。在這一運動過程中,動錐會不間斷的接近或遠離定錐,從而使圓錐破內腔中的物料受到?jīng)_擊與擠壓而產生破碎。然后通過傳動裝置將破碎后的物料傳送至破碎腔中向下排出。與此同時,圓錐破偏心軸套會帶動動錐下方的下腔套運動,而固定在主軸上的上腔會隨著下腔的運動而運動,進而帶動主軸轉動,主軸轉動又會進一步使偏心套轉動。這一環節動錐既作自轉運動又作圍繞破碎機中線旋轉運動。運動形成的球面中心是整個破碎機中線與破碎錐軸線的交點,而兩者之間的夾角即為進動角,這說明動錐運動可以視為定點旋轉運動,即破碎腔內的物料在軋臼壁不斷的擠壓作用下而被破碎。
型號 | 腔型 | 破碎錐大端直徑 | 給料口尺寸 | 最大給料尺寸 | 排料口調整范圍 | 處理能力(t/h) | 電機功率 | 主機重量 |
HPM200 | C1 | 900 | 185 | 145 | 22 | 160~250 | 160 | 11 |
C2 | 125 | 100 | 18 | 145~250 | ||||
C3 | 95 | 75 | 14 | 120~250 | ||||
F1 | 76 | 60 | 12 | 108~210 | ||||
F2 | 54 | 45 | 10 | 81~210 | ||||
HPM300 | C1 | 1100 | 235 | 190 | 26 | 230~445 | 220 | 20 |
C2 | 211 | 170 | 20 | 200~445 | ||||
C3 | 150 | 120 | 16 | 180~445 | ||||
C4 | 107 | 85 | 14 | 160~220 | ||||
F1 | 53 | 40 | 12 | 140~220 | ||||
HPM400 | C1 | 1400 | 299 | 240 | 35 | 270~630 | 315 | 27 |
C2 | 252 | 200 | 25 | 252~630 | ||||
C3 | 198 | 160 | 25 | 243~630 | ||||
C4 | 111 | 190 | 18 | 210~630 | ||||
F1 | 92 | 75 | 15 | 162~370 | ||||
F2 | 52 | 40 | 13 | 126~370 | ||||

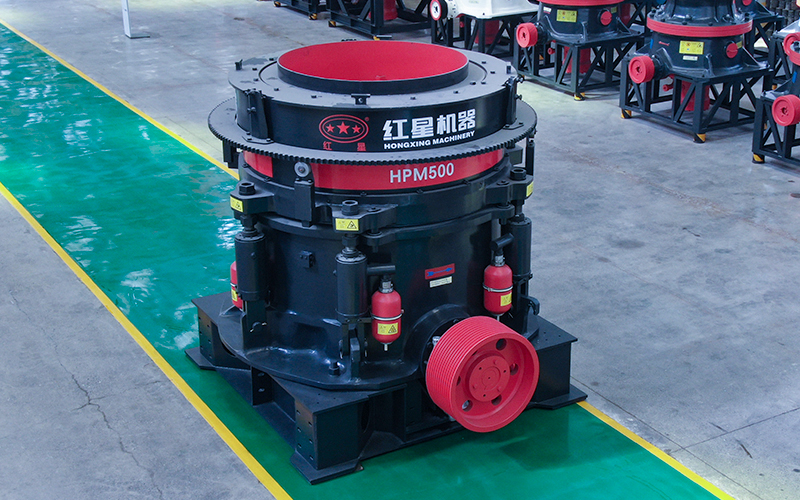

HPM500 | C1 | 1500 | 335 | 270 | 38 | 365~790 | 400 | 40 |
C2 | 286 | 230 | 30 | 328~790 | ||||
C3 | 204 | 165 | 22 | 280~790 | ||||
C4 | 133 | 105 | 20 | 202~450 | ||||
F1 | 95 | 75 | 16 | 175~450 | ||||
F2 | 52 | 42 | 8 | 158~450 | ||||
HPM650 | C1 | 328 | 262 | 30 | 386~790 | 500 | ||
C2 | 279 | 225 | 25 | 348~790 | ||||
C3 | 196 | 175 | 20 | 300~790 | ||||
F1 | 106 | 85 | 13 | 280~530 | ||||
F2 | 52 | 42 | 9 | 220~530 | ||||
HPM800 | C1 | 2000 | 353 | 280 | 38 | 616~1100 | 630 | 70 |
C2 | 297 | 240 | 38 | 522~1100 | ||||
C3 | 267 | 214 | 25 | 495~1100 | ||||
C4 | 219 | 175 | 22 | 380~1100 | ||||
F1 | 155 | 125 | 20 | 328~730 | ||||
F2 | 92 | 75 | 16 | 270~730 | ||||
注:產量根據不同物料,進料粒度等因素其結果將有所不同
液壓圓錐破碎機是實現目前市場倡導“多碎少磨”的關鍵設備,該設備融合了紅星及國外專家的多年心血,保障了設備的質量與效能高。紅星液壓圓錐破碎機從設備選材、生產到質量檢測、銷售,再到最后的運輸、安裝與咨詢均有專業人員負責,保證客戶購的舒心,買的放心。
