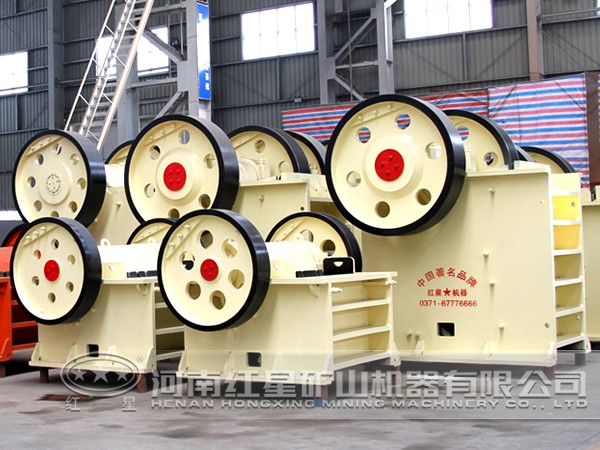

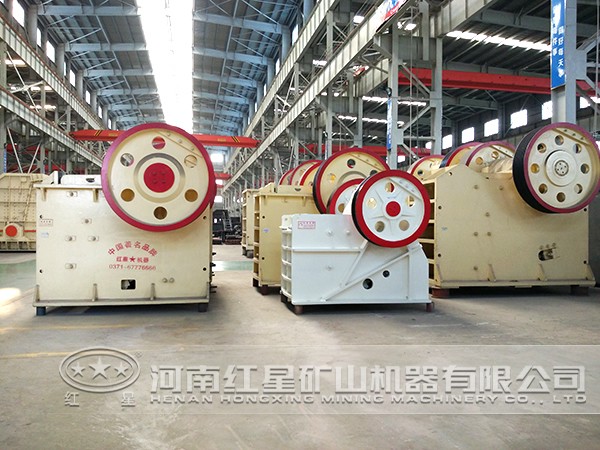

1 顎式破碎機 2 原理與優勢
礦山機械行業的不斷發展與革新,作為礦山機械主要設備,顎式破碎機也跟著不斷改良自己的構造,提升破碎技術,成為礦山機械行業主力軍。
之所以稱為顎式破碎機,是因為顎式破碎機主要的工作部件包括顎板,一個是固定顎板,簡稱定顎,垂直固定在機體前壁上,另一是活動顎板,簡稱動顎,位置傾斜,與固定顎板形成上大下小的破碎腔。顎式破碎機工作時,動顎懸掛在偏心軸上,可作左右擺動,偏心軸旋轉時,連桿做上下往復運動。帶動兩塊推力板也做往復運動,從而推動動顎做左右往復運動,實現破碎和卸料。
上面是比較簡單顎式破碎機工作方式,復擺式顎式破碎機的工作原理跟其差不多,動顎上端直接懸掛在偏心軸上,作為曲柄連桿機構的連桿,由偏心軸的偏心直接驅動,動顎的下端鉸連著推力板支撐到機架的后壁上。當偏心軸旋轉時,動顎上各點的運動軌跡是由懸掛點的圓周線(半徑等于偏心距),逐漸向下變成橢圓形,越向下部,橢圓形越偏,直到下部與推力板連接點軌跡為圓弧線。由于這種機械中動顎上各點的運動軌跡比較復雜,故稱為復雜擺動式顎式破碎機。
顎式破碎機這一工作原理,使其在破碎物料的時候具有很大優勢,質量較輕,構件較少,結構更緊湊,破碎腔內充滿程度較好,所裝物料塊受到均勻破碎,加以動顎下端強制性推出成品卸料,故生產率較高,比同規格的簡擺顎式破碎機的生產率高出20-30%;物料塊在動顎下部有較大的上下翻滾運動,呈立方體的形狀卸出,減少了像簡擺式產品中那樣的片狀成分,產品質量較好。
