您的當前位置:網站首頁 > 新聞中心 > 產品知識 > 球磨機給料設備結構工作原理解析
發布時間:2011-09-28 17:22:13 更新時間:2021-05-11 17:22:13 作者:紅星機器
歡迎 在線咨詢 獲取報價清單及產品資料,賺錢從這里開始、期待您的來廠參觀!
1 球磨機 2 給料設備
球磨機給料設備主要是電磁振動給料機,這里我們說是電磁振動機,主機是為供料設備,下面說一下球磨機給料設備結構和工作原理。

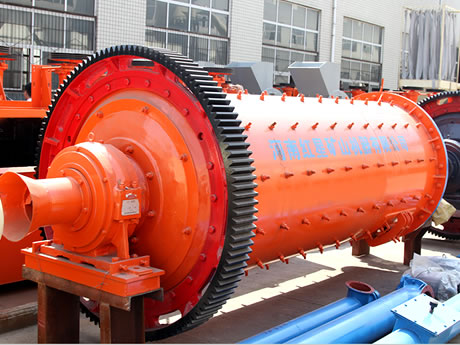

球磨機實拍圖
電磁振動給料機由以下主要部分組成,見下圖:

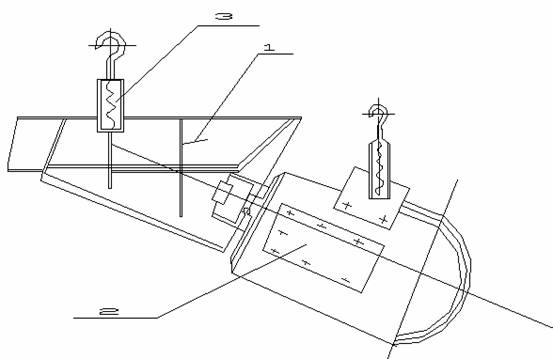

球磨機喂料結構圖1

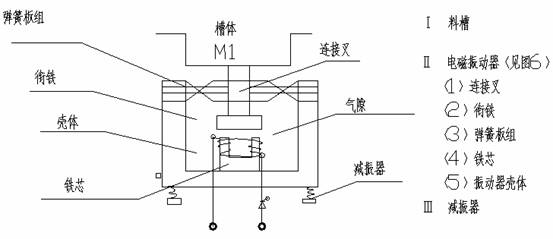

球磨機喂料結構圖2
如圖所示,它是一個雙質點定向強迫振動彈性系統。由料槽、聯接叉、銜鐵和料槽中物料的10-20%等質量組成M1,振動器殼體、鐵芯、線圈等組成質點M2, M1 和M2這兩個質點用一束彈簧板聯在一起,形成一個雙質點定向彈性系統。
電磁振動器的線圈由單相交流電源經可控硅整流后供電。當可控硅在交流電的正半周被觸發導通時,線圈通過脈動電流,鐵芯和銜鐵之間便產生脈沖電磁力在相互吸引,料槽即向后運動。電源經負半周時,可控硅承受反向電壓而關斷,線圈中無電流通過,電磁吸力消失,借助于彈簧板組在電源正周儲存的勢能,銜鐵彈簧鐵芯,料槽即向前運動。這樣,料槽就以交流電源的頻率w往復運動。由于料槽的地面與振動器的激振力作用線成20°夾角,因此料槽中的物料呈拋物線連續向前微躍運動。物料的抑起和落下在1/50秒內完成,所以物料看起來是均勻連續地運動。

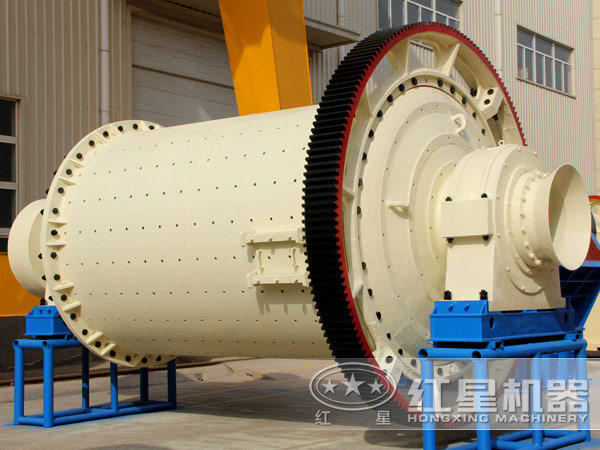

球磨機實拍圖
料槽的振幅與流過電磁振動器線領的電流以及給料機的自振頻率w0有關。根據機械振動的諧振原理,將給料機的自動頻率w0調整到與電磁激振力的頻率w(即電源頻率)相連,使其比值Z=w/ w0=0.85-0.9,機器在低臨界近共振的狀態下工作,因而消耗功率小,工作穩定。
