棒磨機的主要結構與參數

發布時間小圖標發布時間:2017-08-07 18:24:35 更新時間小圖標更新時間:2020-03-10 18:24:35 作者小圖標作者:紅星機器

在線咨詢歡迎 在線咨詢 獲取報價清單及產品資料,賺錢從這里開始、期待您的來廠參觀!

新聞要點

1 產量:0.62-180t/h 2 電機:18.5-630KW

棒磨機的研磨介質是鋼棒,它和球磨機的不同之處就在于研磨介質的區別,同樣是研磨設備,棒磨機所生產出的物料具有出料均勻等特點,非常適合用于粒度要求較均勻的生產線中。棒磨機是一種新型的礦石碎磨設備,入市以來一直深受用戶好評,其結構組成并不復雜,但了解清楚其主要結構及參數情況,更有利于客戶準確選擇更適合自己的產品。

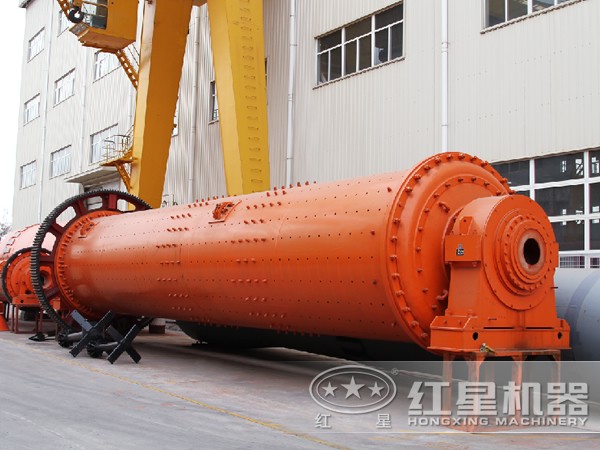

棒磨機

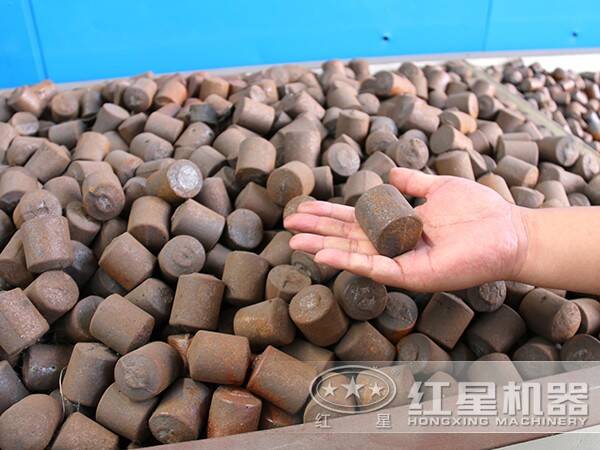

棒磨機研磨介質

棒磨機主要結構

棒磨機的結構組成較簡單,有利于后期設備維護,主要由主軸承部、回轉部、齒輪傳動部慢速驅動裝置等四大部分組成。

1、主軸承部

棒磨機的主軸承部包括了多個零件部分(灑油器、軸承蓋、軸承座、軸承襯、油標指示器及截流板凳)。在棒磨機進入生產運動時,一般要承受巨大的載荷,因此,我公司在設計時選用了一對動靜壓主軸承,并在基礎上配備潤滑油站。另外,設備的軸承內部還裝有測溫電阻,將停機溫度設定在正常范圍,一般保持60℃,亦可根據具體情況進行微調。

2、回轉部

回轉部是棒磨機設備的主要部件,它由端蓋、進出料襯套、筒體和襯板等幾部分組成,筒體內壁裝有襯板,以保證物料在研磨介質和筒體襯板之間被研磨而不受影響。我公司棒磨機襯板選用了耐磨材質,不僅能提高其壽命,還可以避免因襯板磨損而頻繁更換襯板,影響整機工作效率。

3、齒輪傳動部

棒磨機的齒輪傳動部采用的是開式邊緣式,材質采用了優質鑄鋼,大齒輪連接筒體,小齒輪連接減速機的輸入軸。在部件相互之間的潤滑部分采用稀油噴射形式進行潤滑,不用人工定時定量檢查監督,此種方式可進行自動噴油。不僅能減輕操作工人的勞動強度,還可減少潤滑油耗量。

4、慢速驅動裝置

慢速驅動裝置結構部分包括了電機、減速器、離合器三部分,該裝置主要用于棒磨機的檢修和更換襯板。如果在作業過程中停機超過四個小時,其筒體內的物料可能會結塊,此時,在啟動主電機前先采用慢速驅動裝置盤車,能達到松動物料的目的,可使設備快速進入生產,在一定程度上能提高設備效率。

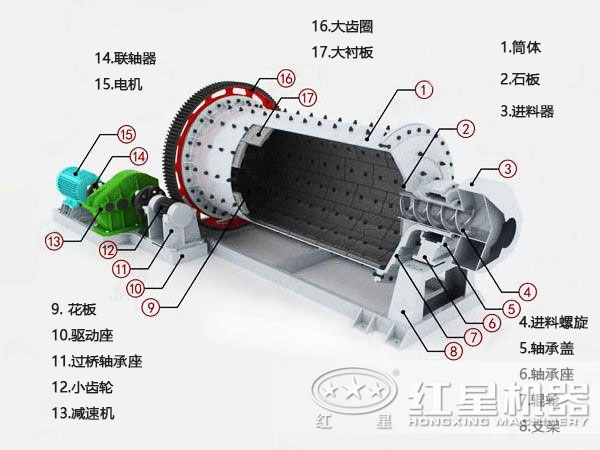

棒磨機結構圖

棒磨機參數

我公司生產的棒磨機常規參數共有11種,常用的研磨介質(鋼棒)直徑為50-100mm,鋼棒長度比設備的筒體短25-50mm,采用高碳鋼制造,鋼棒的裝入量大約為棒磨機有效容積的35%-45%,過多或過少都不能使設備保持正常的生產能力,一般達到筒體中心線以下約100-200mm。棒磨機不同的參數型號對于生產作業有不同的要求,了解清楚每個型號的參數情況,更有利于用戶正確的選購。以下是我公司所生產的棒磨機參數表。

型號規格 筒體規格 筒體轉速
(r/min)
給料粒度
(mm)
排料粒度
(mm)
處理量
(t/h)
功率
(kw)
總重
(t)
直徑 長度
MBS0918 900 1800 36-38 ≤25 0.833-0.147 0.62-3.2 18.5 5.9
MBS0924 900 2400 36 ≤25 0.833-0.147 0.81-4.3 22 6.7
MBS1224 1200 2400 36 ≤25 0.833-0.147 1.1-4.9 30 13.9
MBS1530 1500 3000 29.7 ≤25 0.833-0.147 2.4-7.5 75 19.8
MBS1830 1830 3000 25.4 ≤25 0.833-0.147 4.8-11.6 130 34.9
MBS2130 2100 3000 23.7 ≤25 0.833-0.147 14-35 155 46.5
MBS2136 2100 3600 23.7 ≤25 0.833-0.147 19-43 180 48.7
MBS2430 2400 3000 21 ≤50 0.833-0.147 25-65 245 59.7
MBS2736 2700 3600 20.7 ≤50 0.833-0.147 32-86 380 92.5
MBS2740 2700 4000 20.7 ≤50 0.833-0.147 32-92 400 95
MBS3245 3200 4500 18 ≤50 0.833-0.147 64-180 630 149
