聯系電話:0371-67772626

您的當前位置:網站首頁 > 產品中心 > 更多設備 > 簡擺鄂式破碎機

簡擺鄂式破碎機

60秒級人工響應 24小時免費提供方案 過環評標準

簡擺鄂式破碎機

進料粒度:120-1500mm

生產能力:1-2200t/h

適用物料:河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、煤矸石、建筑垃圾等

客服 免費到廠參觀,全程教學式協助辦廠

免費獲取報價 預約考察熱線:0371-67772626

簡擺鄂式破碎機簡介

簡擺鄂式破碎機簡要介紹

簡擺鄂式破碎機簡要介紹

鄂式破碎機作為一種傳統的破碎設備,由于其具有結構簡單、工作可靠、制造容易、維修方便、適應性好等優點,主要用于抗壓強度不超過320兆帕的各種物料的中碎、粗碎作業,部分型號還可用于細碎作業。鄂式破碎機按照活動鄂板的擺動方式不同,可以分為簡單擺動式鄂式破碎機(簡擺鄂式破碎機),復雜擺動式鄂式破碎機(復擺鄂式破碎機)和綜合擺動式鄂式破碎機三種。

簡擺鄂式破碎機有定鄂和動鄂,定鄂固定在機架的前壁上,動鄂則懸掛在心軸上。由偏心軸帶動連桿和推力板,從而推動懸掛軸上的動鄂做往復運動。動鄂上各點均以懸掛軸為中心,單純做圓弧擺動。由于運動軌跡比較簡單,所以稱簡單擺動鄂式破碎機,簡稱簡擺鄂式破碎機。

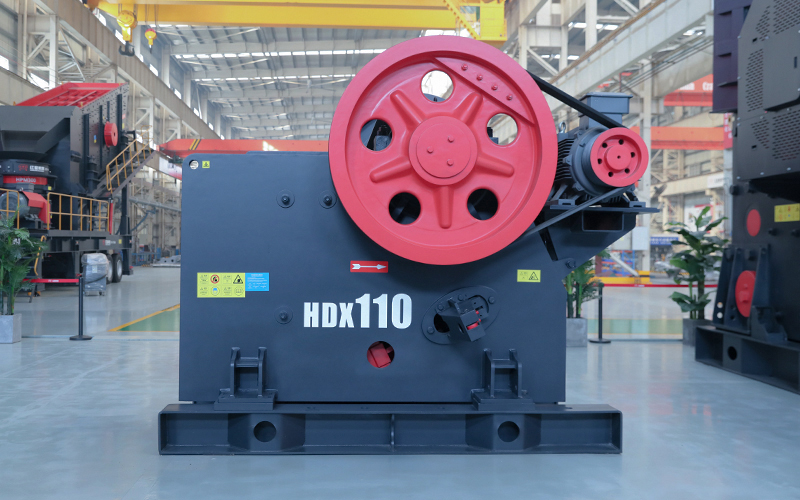

簡擺鄂式破碎機圖片

簡擺鄂式破碎機

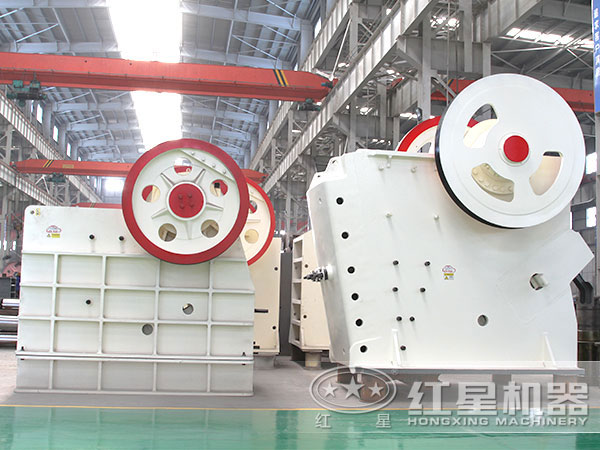

簡擺鄂式破碎機成品圖

簡擺鄂式破碎機

小型號簡擺鄂式破碎機

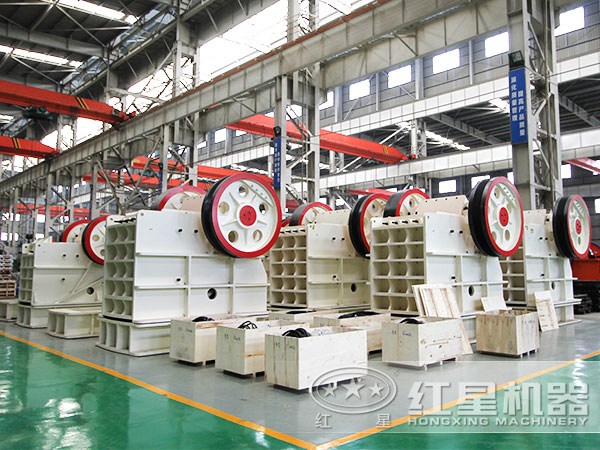

簡擺鄂式破碎機生產廠家圖

案例現場

河北石頭破碎加工現場

物料:長石

進料粒度:≤700mm

成品:0-5機制砂,10-15mm,15-30mm碎石

用途:當?shù)毓贰⒔ㄖ葢?yīng)用。

特點:布局合理緊湊,占地面積小,生產線環保,投資小、收益高。

簡擺鄂式破碎機價格咨詢

簡擺鄂式破碎機結構設計更為簡單,且由紅星機器廠家設計生產,價格相對經濟實惠,每一位用戶,廠家都會為您安排一對一的銷售指導經理,為您推薦更適合的設備型號,保證選型到位,價格優惠。具體設備報價咨詢,歡迎隨時
免費在線咨詢

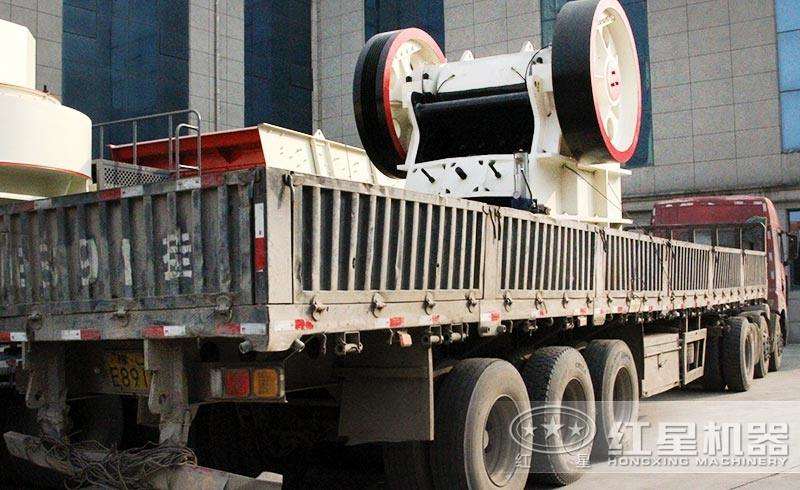

簡擺顎式破碎機價格實惠,待發貨山東

簡擺顎式破碎機價格實惠,待發貨山東

簡擺鄂式破碎機工作原理

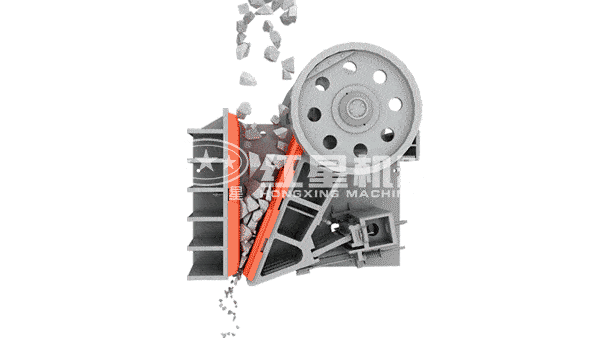

簡擺鄂式破碎機原理圖

簡擺鄂式破碎機原理圖

動鄂懸掛在心軸上,可作左右擺動,偏心軸旋轉時,連桿做上下往復運動,帶動兩塊推力板也做往復運動,從而推動動鄂做左右往復運動,實現破碎和卸料。此種破碎機采用曲柄雙連桿機構,盡管動鄂上受有很大地破碎反力,而其偏心軸和連桿卻受力不大,所以工業上多制成大型機和中型機,用來破碎堅硬地物料。此外,這種破碎機工作時,動鄂上每點地運動軌跡都是以心軸為中心地圓弧,圓弧半徑等于該點至軸心地距離,上端圓弧小,下端圓弧大,破碎效率比較低。

簡擺鄂式破碎機的性能特點

簡單擺動鄂式破碎機,因動鄂式懸掛在支撐軸上,所以動鄂做往復運動時,動鄂上各點的運動軌跡都是圓弧形,而且水平行程上小下大。由于落入破碎腔的礦石,其上部均為大礦石,因此往往達不到礦石破碎所必須的壓縮量,故上部的礦石,需要反復壓碎多次,才能破碎。破碎負荷大都集中在破碎腔的下部,整個鄂板沒有均勻工作,從而降低了破碎機的生產能力,同時這個破碎機的垂直行程小,磨剝作用小,排礦速度慢。但鄂板的磨損較輕,產品過粉碎少。

簡擺鄂式破碎機在破碎礦石時,其破碎礦石的反作用力主要作用在動鄂懸掛軸上,因而破碎機主要零件受力較為合理,所以它一般做成大、中型的。

簡擺鄂式破碎機技術參數

型號 進料口尺寸 (mm) 最大進料粒度 (mm) 排料口調整范圍 (mm) 處理能力(t/h) 偏心軸轉速(r/min) 電機功率 (kw) 外形尺寸 (長×寬×高) (mm)
PE 150×250 150×250 125 10-40 1-3 268 4P   5.5 760×700×860
PE 200×300 200×300 180 15-50 2-6 260 4P   7.5 915×780×990
PE 200×350 200×350 180 18-60 3-10 276 4P   11 1000×914×1112
PE 250×400 250×400 210 20-70 5-21 300 6P   15 1100×1032×1285
PE 400×600 400×600 340 40-100 16-64 270 6P   30 1623×1736×1615
PE 500×750 500×750 425 50-100 40-110 268 6P   55 1920×1850×1920
PE 600×750 600×750 500 150-200 80-240 268 6P   55 2020×1850×1920
PE 600×900 600×900 500 65-160 50-160 254 6P   55 2530×1900×2340
PE 750×1060 750×1060 630 80-180 110-320 245 8P   110 2680×2380×2785
PE 900×1200 900×1200 750 100-200 220-380 208 8P   110 3470×2876×3330
PE 1200×1500 1200×1500 1020 150-350 400-1000 180 8P   160-245 4850×3220×3680
PE 1500×1800 1500×1800 1200 220-350 500-1200 180 8P   280-380 5160×3660×4248
PEX 150×750 150×750 120 18-48 8-25 320 4P   15 1170×1575×1030
PEX 250×750 250×750 210 25-60 13-35 320 6P   22 1550×1730×1470
PEX 250×1000 250×1000 210 25-60 16-52 330 6P   30 1580×2006×1390
PEX 250×1200 250×1200 210 25-60 20-61 330 6P   37 1780×2214×1430
PEX 300×1300 300×1300 250 20-90 16-105 300 6P   55 2210×2320×1723

注:產量根據不同物料,進料粒度等因素其結果將有所不同

紅星機器是河南鄭州簡擺鄂式破碎機生產廠家較為知名的,生產的簡擺鄂式破碎機價格公平合理,歡迎點擊咨詢,本月詢價還可享受優惠!
