有效容積:0.35-20m3
生產能力:0.18-20m3/min
應用范圍:有色金屬及黑色金屬等礦石的提純選礦
免費到廠參觀,全程教學式協助辦廠
免費獲取報價 預約考察熱線:0371-67772626
黑錳礦是一種常見的錳礦礦種,多呈現為黑褐色不透明狀,并時常伴有金屬光澤,經過一些列破碎、磨礦、浮選等加工后,被廣泛應用于化工、化學、建筑、建材、冶金等領域。
黑錳礦組成比較復雜,常規浮選機難以實現其較好浮選效果,針對此,紅星機器研發設計了黑錳礦浮選機。該設備不僅結構成熟、性能優勢突出,而且價格比較便宜,一投入市場使用就引起了廣泛關注,得到了行業內專家及用戶的一致認可。下面主要介紹該設備的結構組成、產品特點及工作原理等內容。

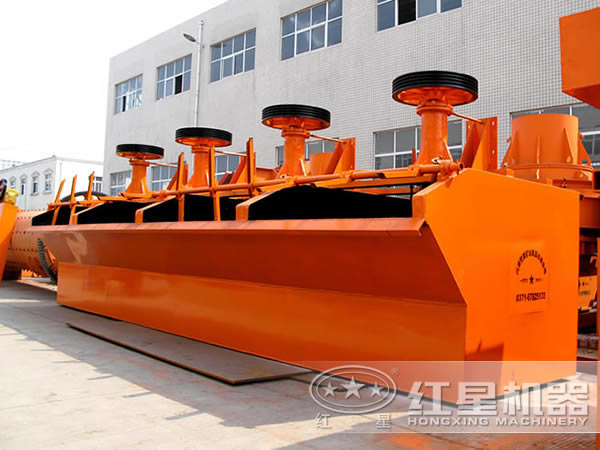

黑錳礦浮選機

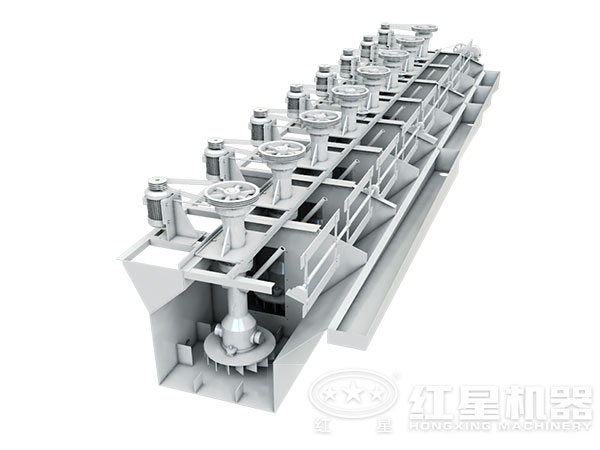

黑錳礦浮選機大致可分為泡沫區、分離區及攪拌區,通常是由葉輪、定子、蓋板、主軸、槽體、空氣筒、刮板、進漿管等主要結構組成。

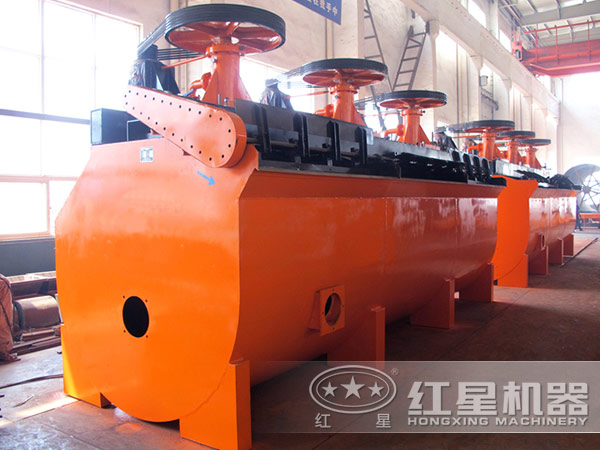

黑錳礦浮選設備

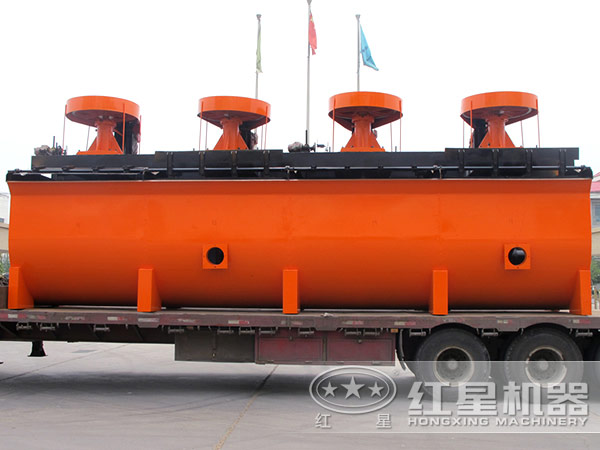

黑錳礦浮選機預發貨現場
黑錳礦浮選機是紅星機器引進國內較先進的浮選技術,并結合多年生產經驗設計研制而成的,與市場上其他黑錳礦浮選機廠家所提供同規格設備相比,具有更為突出的產品特點。

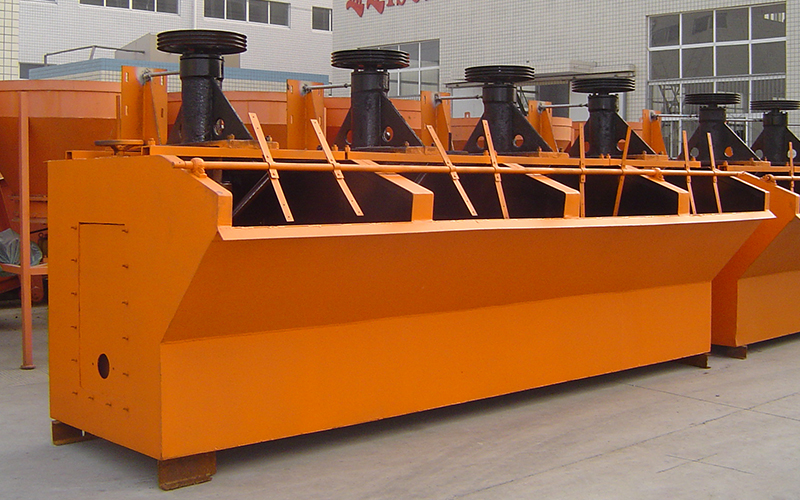

黑錳礦浮選機生產廠家
1、結構設計簡單、外觀造型美觀,操作使用更加方便,而且有效減少占地面積、降低30%以上基建成本;
2、采用自動化控制系統,并安裝有自動加藥裝置,可保證設備運行更加穩定,而且藥劑加入量更加準確,降低藥耗、降低40%成本;
3、礦漿液面可自動調節和控制,有助于提高分選質量、提高浮選效率,而且可保證分選出的錳精礦品位更高、質量更優、應用前景更廣;
4、葉輪、攪拌裝置等均經過特殊改造,而且選用優良材料制成,在延長其壽命的同時,也有效提高其使用效果;
5、該設備節電能力比較強,其耗能量僅為其他同類浮選設備的1/3,每年能為企業節省近20萬元的電費;
6、黑錳礦浮選機價格便宜,其整個研發、生產及銷售過程不存在任何成本浪費,而且我公司利潤值比較低,所以其能夠在保證質量可靠的同時,價格更優惠。

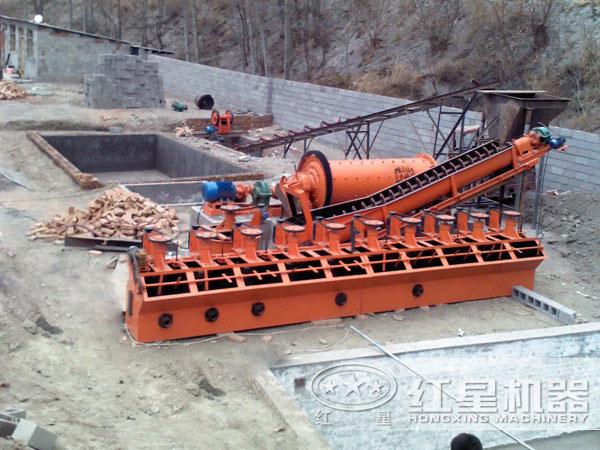

黑錳礦浮選機工作現場
黑錳礦浮選機開始工作時,電機通過三角帶帶動主軸部件上的大皮帶輪旋轉,由大皮帶輪帶動主軸旋轉,然后通過主軸使葉輪旋轉,葉輪將槽體底部礦漿吸入葉輪葉片間,同時,由鼓風機壓入的低壓空氣經空氣管道、空氣調節閥、空心主軸進入葉輪腔內的空氣分配器中,通過分配器中的小孔進葉輪葉片間,等待礦漿與空氣在葉輪葉片間進行充分混合后,再從葉輪上半部向周邊甩出,甩出的礦流向斜上方運動,經過定子的穩流和定向后,進入到整個槽子內。礦化后的氣泡上升到槽子表面形成泡沫層,泡沫隨后流到泡沫槽中;未礦化的礦漿再返回葉輪區進行新一輪循環礦化,另一部分礦漿則通過槽間壁上流通孔進入下一槽或下一個作業進行再選別。
綜上可知,紅星機器生產的黑錳礦浮選機質量可靠、高產效能高、節能降耗、價格便宜,可為企業創造巨大的利潤空間,是一款較受消費者青睞的設備,歡迎大家前來咨詢選購!更多黑錳礦浮選機價格、技術參數、操作流程等內容,可在線咨詢了解。
河南鄭州黑錳礦浮選機廠家選購熱線:0371-67772626
浮選機
類別 | 規格型號 | 有效容積(m³) | 處理能力(m³/min) | 主軸 刮板 | 槽體尺寸(長×寬×高)(m) | 單槽重量 | |||
功率 | 轉速(r/min) | 轉速(r/min) | 功率 | ||||||
XJK型浮選機 | XJK-0.35 | 0.35 | 0.18-0.4 | 1.5 | 483 | 25 | 1.1 | 0.7×0.7×0.7 | 0.5 |
XJK-0.62 | 0.62 | 0.3-0.9 | 3.0 | 400 | 25 | 1.1 | 0.90×0.82×0.85 | 1.0 | |
XJK-1.1 | 1.1 | 0.6-1.6 | 5.5 | 330 | 25 | 1.1 | 1.1×1.1×1 | 1.4 | |
XJK-2.8 | 2.8 | 1.5-3.5 | 11 | 280 | 25 | 1.1 | 1.75×1.6×1.1 | 2.5 | |
XJK-5.8 | 5.8 | 5-7 | 22 | 240 | 25 | 1.5 | 2.2×2.2×1.2 | 3.6 | |
SF型浮選機 | SF-0.37 | 0.37 | 0.2-0.4 | 1.5 | 386 | 25 | 1.1 | 0.7×0.7×0.75 | 0.5 |
SF-0.7 | 0.7 | 0.3-0.9 | 3 | 400 | 25 | 1.1 | 0.9×0.82×0.95 | 1.0 | |
SF-1.2 | 1.2 | 0.6-1.6 | 5.5 | 330 | 25 | 1.1 | 1.1×1.1×1.1 | 1.9 | |
SF-2.8 | 2.8 | 1.5-3.5 | 11 | 268 | 25 | 1.1 | 1.75×1.6×1.15 | 2.6 | |
SF-4 | 4 | 2-4 | 15 | 220 | 25 | 1.5 | 1.85×2.05×1.2 | 2.9 | |
SF-8 | 8 | 4-8 | 30 | 191 | 25 | 1.5 | 2.2×2.9×1.4 | 4.2 | |
SF-10 | 10 | 5-10 | 30 | 191 | 25 | 1.5 | 2.2×2.9×1.7 | 4.5 | |
SF-20 | 20 | 5-20 | 30×2 | 191 | 25 | 1.5 | 2.85×3.8×2 | 9.9 | |
JJF型浮選機 | JJF-2 | 2 | 1-3 | 7.5 | 443 | 25 | 1.5 | 1.4×1.4×1.1 | 1.7 |
JJF-4 | 4 | 2-4 | 11 | 305 | 25 | 1.5 | 1.6×2.15×1.25 | 2.4 | |
JJF-8 | 8 | 4-8 | 22 | 233 | 25 | 1.5 | 2.2×2.9×1.4 | 4.5 | |
JJF-10 | 10 | 5-10 | 22 | 233 | 25 | 1.5 | 2.2×2.9×1.7 | 4.9 | |
JJF-16 | 16 | 5-16 | 30 | 180 | 25 | 1.5 | 2.85×3.8×1.7 | 8.0 | |
JJF-20 | 20 | 5-20 | 37 | 180 | 25 | 1.5 | 2.9×3.8×2.0 | 10.5 |
攪拌式浮選機
型號 | KYF-1 | KYF-2 | KYF-3 | KYF-4 | KYF-8 | KYF-16 | KYF-24 | KYF-38 | |
槽體尺寸 | 長 | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
寬 | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
高 | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 2900 | 3400 | |
單效重量 | 1.1 | 1.5 | 1.9 | 2.3 | 3.6 | 5.9 | 9.9 | 15.1 | |
有效容積(m³) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
生產能力(按礦漿體積計算)(m³/min) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3—8 | 4—6 | 4—24 | 10—38 | |
主軸電動機 | 型號 | Y132M1-6 | Y160M2-8 | Y160L-8 | Y180L-8 | Y200L-8 | Y250M-8 | Y250M-8 | Y280S-8 |
功率 | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 30 | 37 | |
葉輪 | 轉速(r/min) | 960 | 720 | 720 | 970 | 730 | 730 | 730 | 740 |
直徑 | 340 | 410 | 480 | 550 | 630 | 740 | 800 | 880 | |
高度 | 215 | 256 | 300 | 340 | 390 | 460 | — | 545 | |
轉速(r/min) | 281 | 247 | 219 | 200 | 175 | 160 | 150 | 138 | |
圓周速度(m/s) | 5 | 5.3 | 5.5 | 5.76 | 5.77 | 6.7 | 6.25 | 6.36 | |
刮板電動機 | 型號 | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
功率 | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
轉速(r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
刮板 | 轉速(r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
直徑 | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 500 | |
鼓風機風壓 | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
最大充氣量(m³/㎡·min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
BF型浮選機
型號 | 槽容積(m³) | 內部尺寸(長×寬×高)(m) | 空氣吸入量(m³/㎡.min) | 安裝功率 | 電動機型號 | 生產能力(m³/min) | 單槽重量 |
BF-0.37 | 0.37 | 0.74×0.74×0.75 | 0.9~1.05 | 1.5 | Y90L-4 | 0.2~0.4 | 0.5 |
BF-0.65 | 0.65 | 0.85×0.95×0.9 | 0.9~1.10 | 3.0 | Y132S-6 | 0.3~0.7 | 1.0 |
BF-1.2 | 1.2 | 1.05×1.15×1.10 | 1.0~1.10 | 5.5 4.0 | Y132M2-6 Y132M1-6 | 0.6~1.2 | 1.4 |
BF-2.0 | 2.0 | 1.40×1.45×1.12 | 1.0~1.10 | 7.5 | Y160M-6 | 1.0~2.0 | 1.8 |
BF-2.8 | 2.8 | 1.65×1.65×1.15 | 0.9~1.10 | 11 | Y180L-8 | 1.4~3.0 | 2.2 |
BF-4.0 | 4.0 | 1.9×2.0×1.2 | 0.9~1.10 | 15 | Y200L-8 | 2~4 | 2.6 |
BF-6.0 | 6.0 | 2.2×2.35×1.3 | 0.9~1.10 | 18.5 | Y225S-8 | 3~6 | 3.3 |
BF-8.0 | 8.0 | 2.25×2.85×1.4 | 0.9~1.10 | 22 30 | Y225M-8 Y250M-8 | 4~8 | 4.2 |
BF-10 | 10 | 2.25×2.85×1.7 | 0.9~1.10 | 22 30 | Y225M-8 Y250M-8 | 5~10 | 4.7 |
BF-16 | 16 | 2.85×3.8×1.7 | 0.9~1.10 | 37 45 | Y280S-8 Y280M-8 | 8~16 | 8.4 |
BF-20 | 20 | 2.85×3.8×2.0 | 0.9~1.10 | 37 45 | Y280S-8 Y280M-8 | 10~20 | 8.7 |
BF-24 | 24 | 3.15×4.15×2.0 | 0.9~1.10 | 45 | Y280M-8 | 12~24 | 9.2 |
