進料粒度:35-60mm
處理能力:12-160t/h
適用物料:河卵石、石英砂、花崗巖、玄武巖、石灰石、方解石、石英石、輝綠巖等
免費到廠參觀,全程教學式協助辦廠
免費獲取報價 預約考察熱線:0371-67772626
沖擊式破碎機設備視頻介紹
沖擊式破碎機也叫制砂機,一款新型碎石制砂設備,結構設計簡單、智能操作,且葉輪及渦動破碎腔內的物料自襯大幅度減少了磨損件費用和維修工作量,深腔葉輪、通過量提高30%,工作效率高,受眾面比較廣泛,廣泛適用于各種巖石、石英石、河卵石、煤矸石等硬、脆物料的中碎、細碎,對建筑用砂、筑路用砂石尤為適宜。
沖擊式破碎機有效地解決了玻璃等原料破碎過程中的“鐵污染”問題和鋼渣破碎過程中“卡鋼”問題,巧妙的內部氣流自循環消除了粉塵彌散。

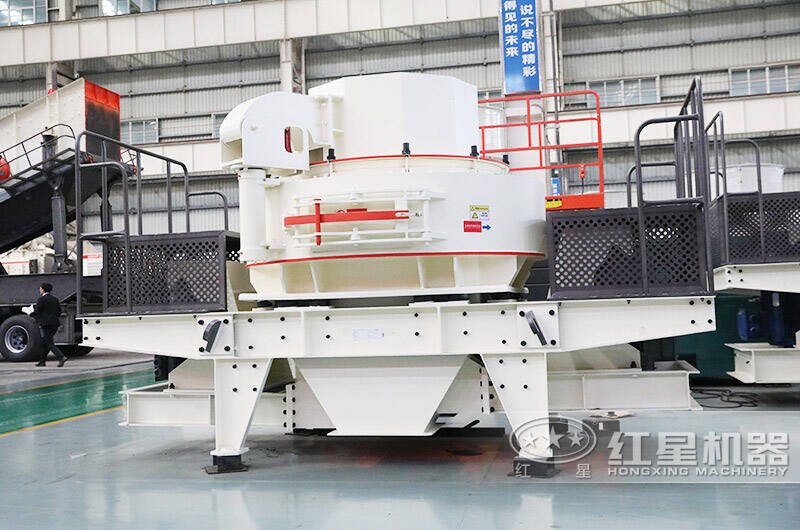

沖擊式破碎機圖片,HVI新型

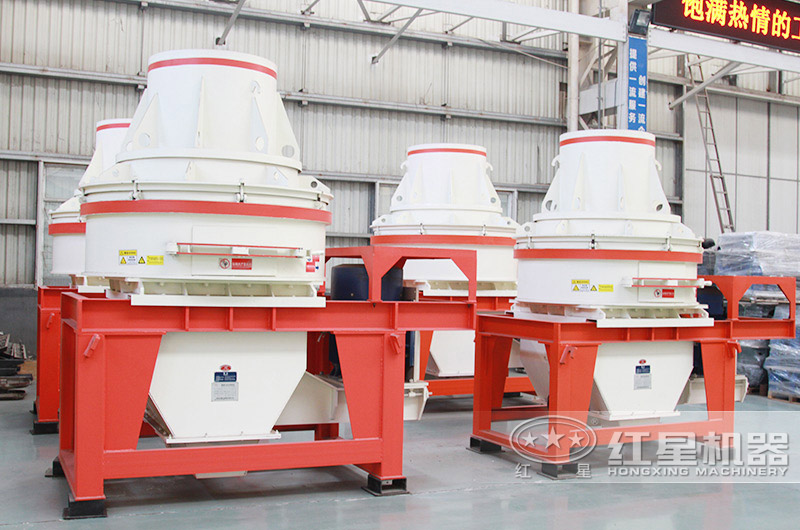

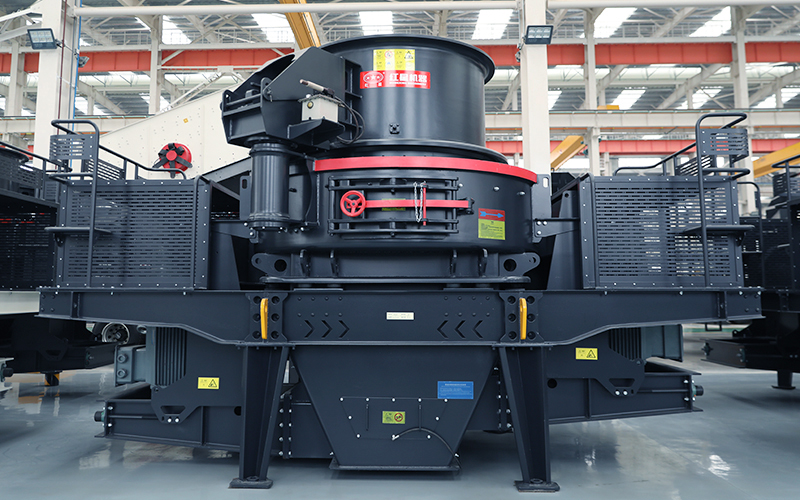

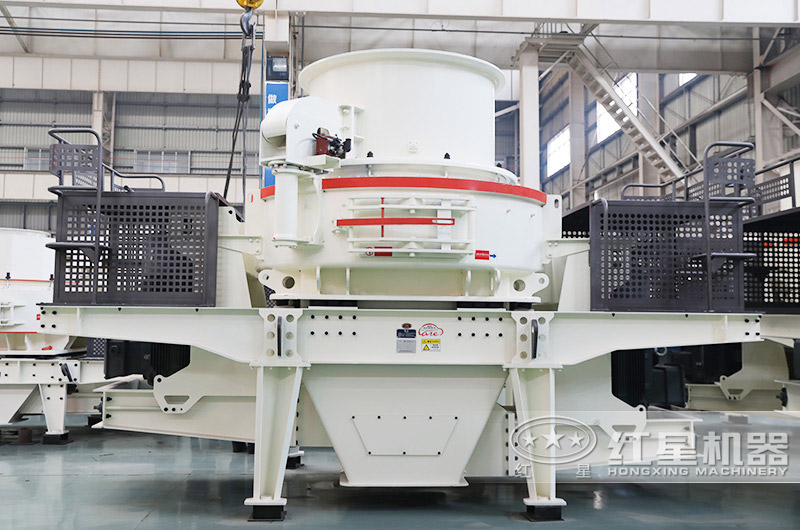

沖擊式破碎機設備圖片,VSI系列
小型沖擊式破碎機設備圖片
物料由進料斗進入沖擊式破碎機,經分料器將物料分成兩部分,一部分由分料器中間進入高速旋轉的葉輪中,在葉輪內被迅速加速,其加速度可達數百倍重力加速度,然后以60-70米/秒的速度從葉輪三個均布的流道內拋射出去,首先同由分料器四周落下的一部分物料沖擊破碎;
然后一起沖擊到渦支腔內物料襯層上,被物料襯層反彈,斜向上沖擊到渦動腔的頂部,又改變其運動方向,偏轉向下運動,從葉輪流道發射出來的物料形成連續的物料幕。這樣一塊物料在渦動破碎腔內受到兩次或多次機率撞擊、磨擦和研磨破碎作用破碎成20目以下。

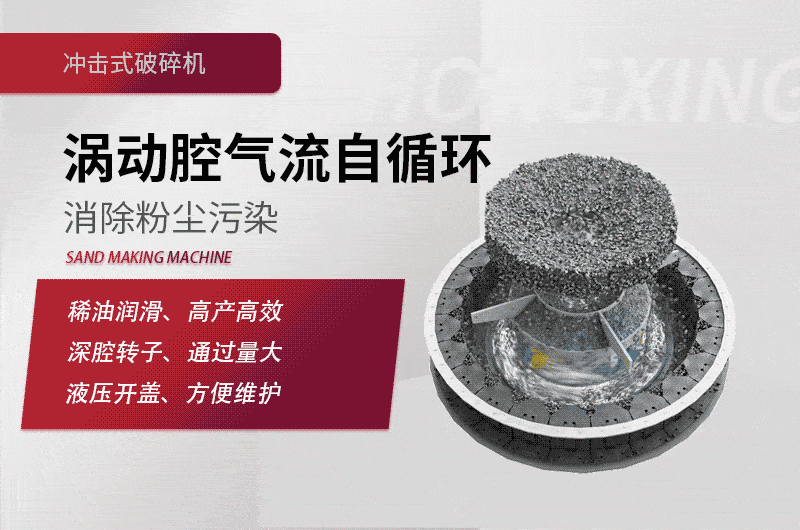

沖擊式破碎機工作原理圖
在整個破碎過程中,物料相互自行沖擊破碎,不與金屬元件直接接觸,而是與物料襯層發生沖擊、磨擦而粉碎,這就減少了污染,延長機械磨損時間。渦動腔內部巧妙的氣流自循環,可以消除大部分粉塵污染。
生產能力:200t/h
進料粒度:≤45mm
成品規格:0-5mm、5-10mm
設備配置:給料機+顎式破碎機+圓錐破碎機+沖擊式破碎機+振動篩+洗砂機+輸送機;
沖擊式制砂機工作視頻,河北客戶現場
1、沖擊式破碎機采用“石打鐵”和“石打石”破碎形式,破碎物料粒度均勻粒形好看,制砂級配連續,含粉量可控,顆粒尖銳有棱角,有利于骨料與水泥漿的粘結,細度模數在2.6-2.8之間。
2、組合式拋料頭設計,再加上經過優化設計后的深腔型轉子,使物料通過量提高,內部更流暢的曲線形設計,增加機器產能。
3、沖擊式制砂機主軸下端特殊的密封結構,無油封也不漏油,減少油耗,兩用散料盤,操作簡單方便。
4、渦流腔內部氣流自循環,粉塵少、噪聲小,生產過程中,石料能形成保護底層,機身無磨損,經久耐用。

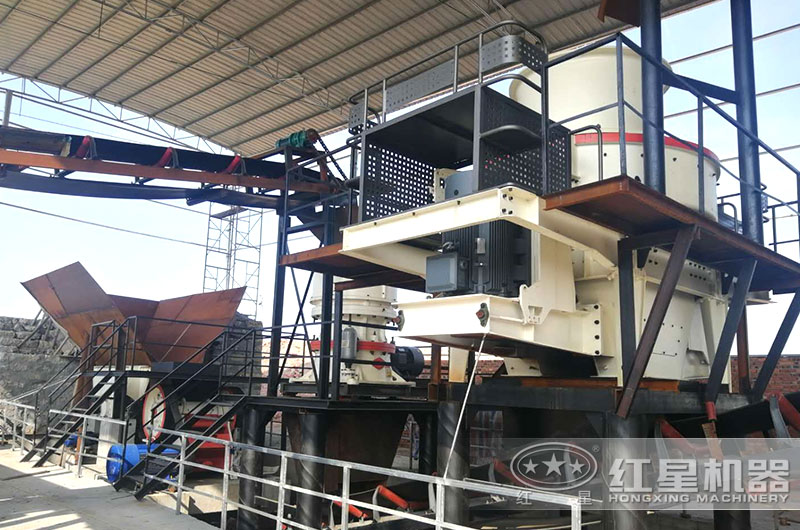

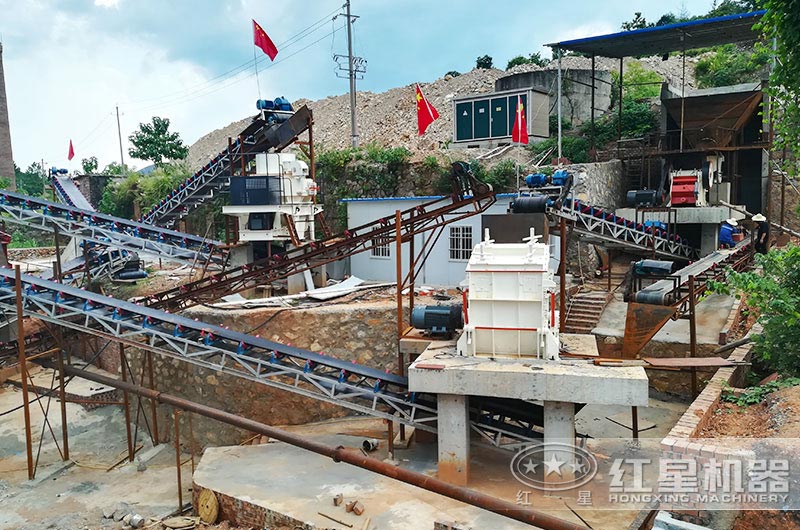

沖擊式破碎機工作現場圖

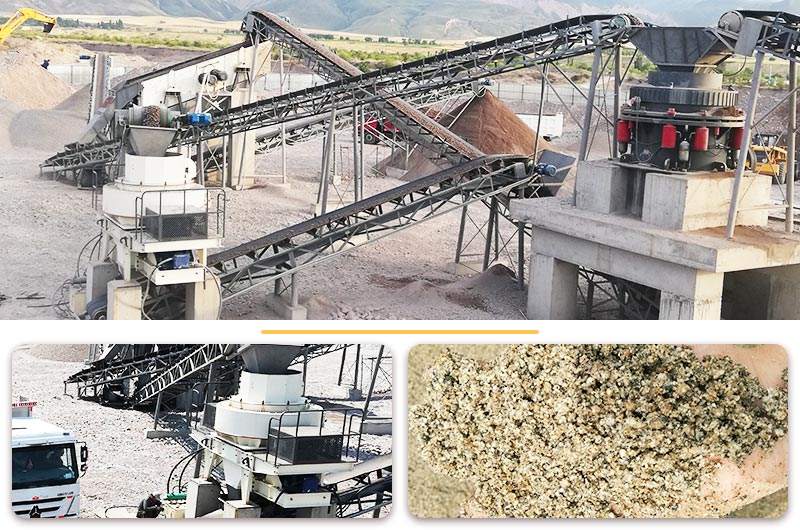

山東客戶現場圖,時產500噸
江蘇客戶現場實拍圖
選購一臺沖擊式破碎機多少錢?根據市場上了解,價格在三萬起步,到一百萬元左右不等,與設備型號、廠家選擇有聯系,而且不同廠家其原材料選擇、制造工藝、銷售渠道有所不同,沖擊破碎石機價格有差異,建議您找準大型設備廠家,可保障后期質量及維修。
其中紅星沖擊式破碎機生產廠家是直銷模式,沒有中間環節費用,沖擊破碎石機價格更優惠,可直接點擊咨詢了解,有銷售經理隨時提供詳情單,并結合投資預算選型。
一般說來,影響沖擊式破碎機生產能力的因素有很多,大體來說有5方面的因素,下面進行敘述以及提出相應的解決方案。

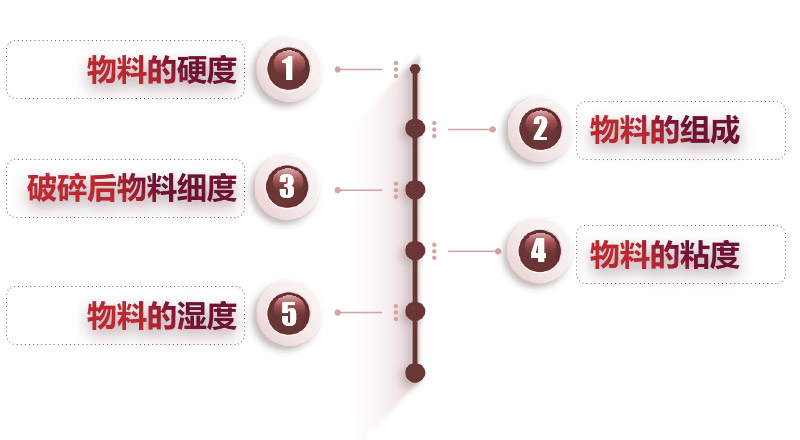

影響因素
1、物料的硬度:越硬的物料破碎起來越困難,而且對設備的磨損越嚴重,破碎的速度慢、能力低,因此需要我們在物料的選擇上注意一些。
2、物料的組成:進入沖擊式破碎機前,物料里含細粉越多越影響破碎,因為這些細粉容易粘附影響輸送,因此應該提前過一次篩,將細粉盡量從物料中篩選出來,以免影響沖擊破正常工作。
3、沖擊式破碎機破碎后物料的細度:細度要求高,即要求破碎出來的物料越細,則破碎能力越小,這方面要按具體的要求而定,如無特殊要求,一般將物料的細度設制為中細即可。
4、物料的粘度:物料粘度越大,越容易粘附,內會粘附在破碎腔的內壁,如不能及時進行清理,將影響沖擊式破碎機工作效率,嚴重時還可能影響正常工作。因此,在選擇物料時候,一定要注意物料粘度不易太大。
5、物料的濕度:即物料中含水分較大時,物料在沖擊式破碎機內容易粘附,也容易在下料輸送過程中造成堵塞,造成破碎能力減小。解決這方面問題,首先要嚴格控制物料濕度,可采用日照或風干等方式來降低物料中水分的百分比。
沖擊式破碎機技術指導現場
鑒于很多用戶選購沖擊式破碎機首要關心維修問題,紅星機器廠家在生產設計沖擊式破碎機時特別注意了該問題。我們設計的沖擊破主要由給料口、分料器、溢流器、葉輪、破碎腔、反擊板、主軸、機架、電動機等部件構成,具有結構合理、運行穩定等特點。
假如運行中出現故障,客戶可以打開觀察門查看設備內部情況,視情況調整設備各部件,我公司技術人員會培訓基本的操作維修技能,如果出現您解決不了的問題,歡迎撥打我公司售后電話,我廠設備都是終身保修,我們很樂意為您服務。
河南紅星沖擊式破碎機廠家提供一站式售后服務,支持“到廠參觀”,有專車免費接待,配合客戶需要,幫助科學選型;提供專業的技術培訓、免費調試服務,保修延期一年,享受“終身售后”;購買設備贈送“設備原裝配件”,直接從廠家車間拿;

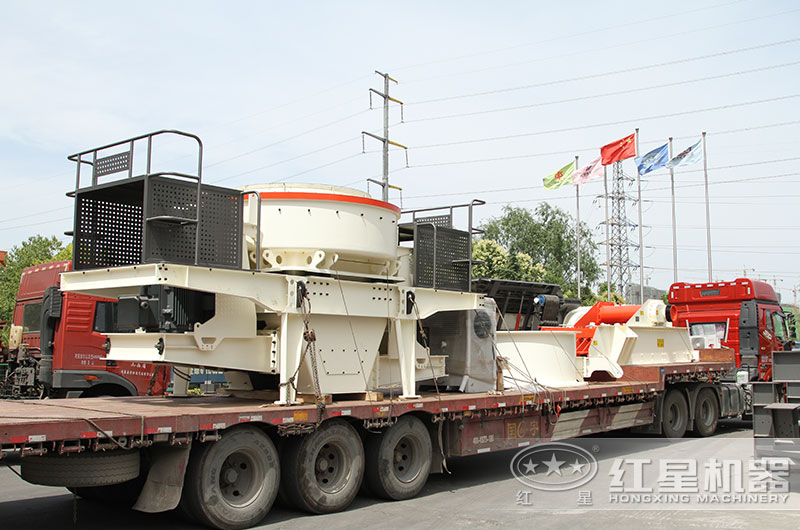

沖擊式破碎機設備裝車發貨
制砂機
型號規格 | 最大入料 (mm) |
功率 (kw) |
葉輪轉速 (r/min) |
處理量 (t/h) |
外形尺寸(長×寬×高) (mm) |
HX-06 | 35 | 2P 37-55KW | 2000-3000 | 10-30 | 2500×1620×2600 |
HX-07 | 45 | 4P 55-75KW | 1500-2500 | 20-55 | 2700×1760×2800 |
VSI制砂機
型號 | VSI 7611 | VSI 8518 | VSI 9526 | VSI 1140 | VSI 1145 | VSI 1150 | |
處理量 (t/h) |
瀑落與中心進料 | 80-180 | 140-260 | 200-380 | 300-520 | 350-610 | 360-650 |
全中心進料 | 40-90 | 70-130 | 100-190 | 160-260 | 180-355 | 190-365 | |
最大入料尺寸 (mm) |
軟料 | 35 | 40 | 45 | 50 | 50 | 50 |
硬料 | 30 | 35 | 40 | 40 | 45 | 45 | |
轉速(r/min) | 1700-1890 | 1520-1690 | 1360-1510 | 1150-1300 | 1150-1300 | 1150-1300 | |
電機功率 | 4P 110 | 4P 180 | 4P 264 | 4P 400 | 4P 440 | 4P 500 | |
外形尺寸(長×寬×高)(mm) | 4100×2250×2300 | 4160×2360×2500 | 4540×2500×2830 | 5500×2750×3100 | 5500×2750×3100 | 5500×2750×3100 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
HVI制砂機
型 號 | 硬料 | 軟料 | 制砂 | 整形 | 電機功率 |
最大進料粒度 (mm) |
通過量 (t/h) |
||||
HVI 0815 | <30 | <35 | 50-140 | 90-230 | 2×75 |
HVI 0818 | <30 | <35 | 60-190 | 110-283 | 2×90 |
HVI 0922 | <35 | <40 | 70-210 | 150-330 | 2×110 |
HVI 0926 | <35 | <40 | 85-240 | 170-380 | 2×132 |
HVI 1032 | <40 | <45 | 130-278 | 180-400 | 2×160 |
HVI 1040 | <40 | <45 | 180-284 | 250-440 | 2×200 |
HVI 1263 | <50 | <55 | 320-498 | 370-585 | 2×315 |
大家都在問
答 由于我廠的沖擊式破碎機型號比較多,型號不同,其入料量、功率大小、處理量等方面都存在著一定的差異,使得其價格也存在著一定的不同,因此,如 果用戶想了解某種具體型號的沖擊破碎機的價格。
